Einzigartige Prüfgeräte für Wirbelstrom-Wegmesssysteme
Die Überwachung der Rotorschwingungen und der axialen Wellenposition ist für Turbomaschinen mit die wichtigste Einrichtung zum Schutz gegen massive Schäden.
Druck-, Temperatur- und Durchflussmessungen werden in der Praxis regelmäßig überprüft; eine Überprüfungen der Schwingungs- und Axiallagemessungen hingegen, ist die absolute Ausnahme; in der Regel begnügt man sich damit, den Sondenabstand durch Messen der GAP-Spannung einzustellen.

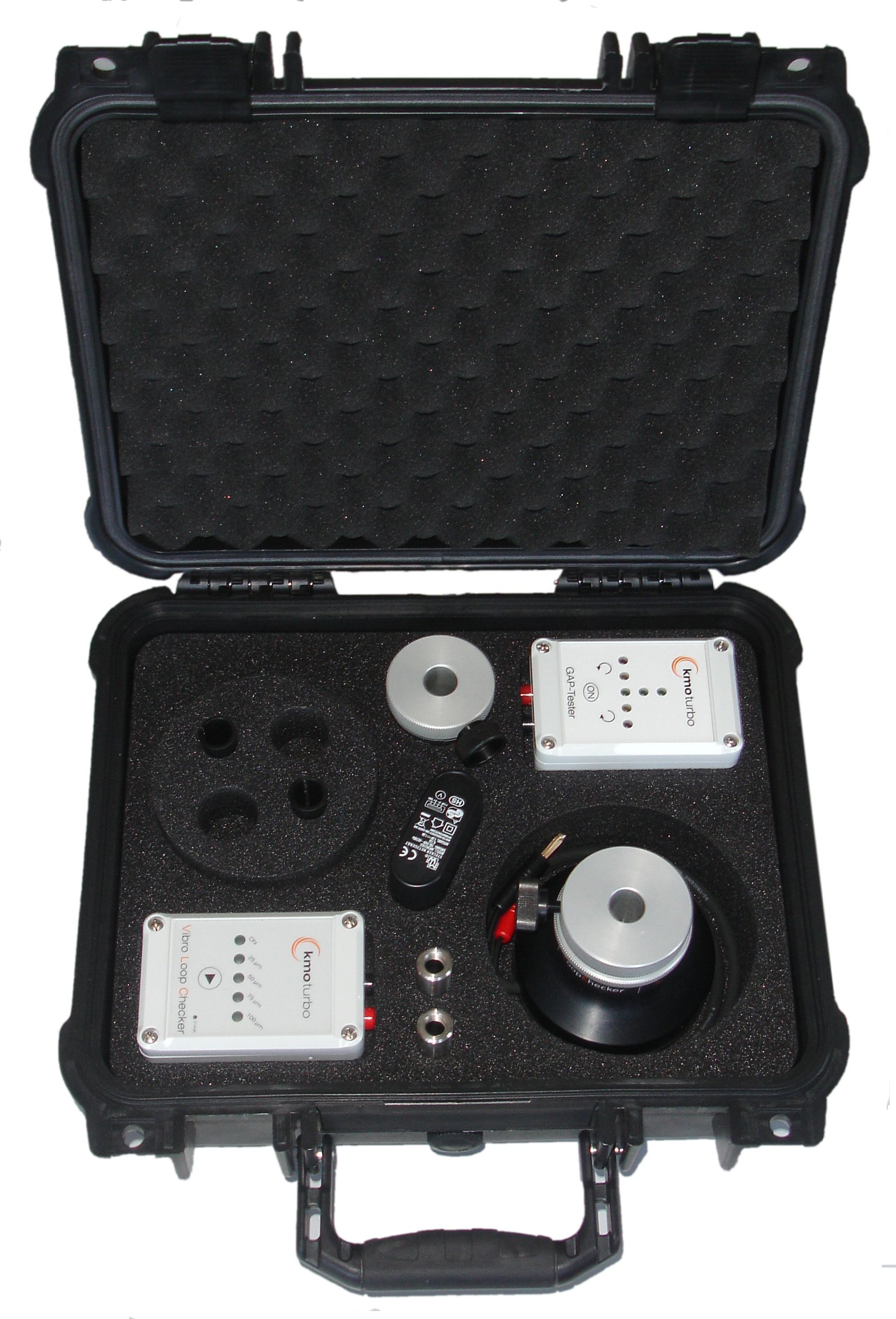

Speziell für diesen Zweck hat kmo turbo zwei kompakte, einfach zu bedienende Prüfgeräte entwickelt, die zusammen mit dem GapTester in einem stabilen Schutzkoffer erhältlich sind:
LoopChecker
Funktionsprüfung der gesamten Schwingungsüberwachungseinheit

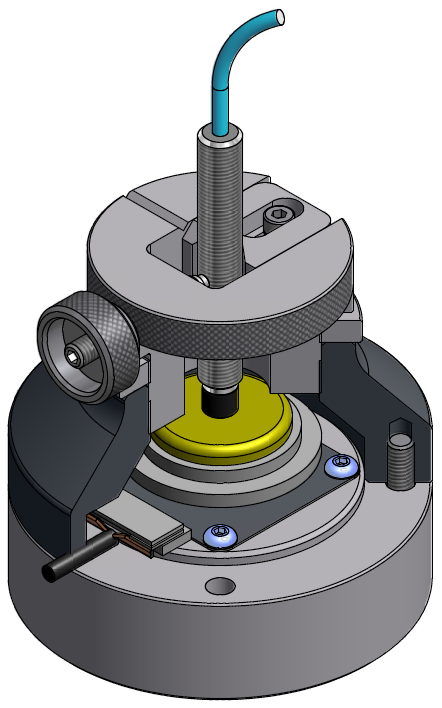

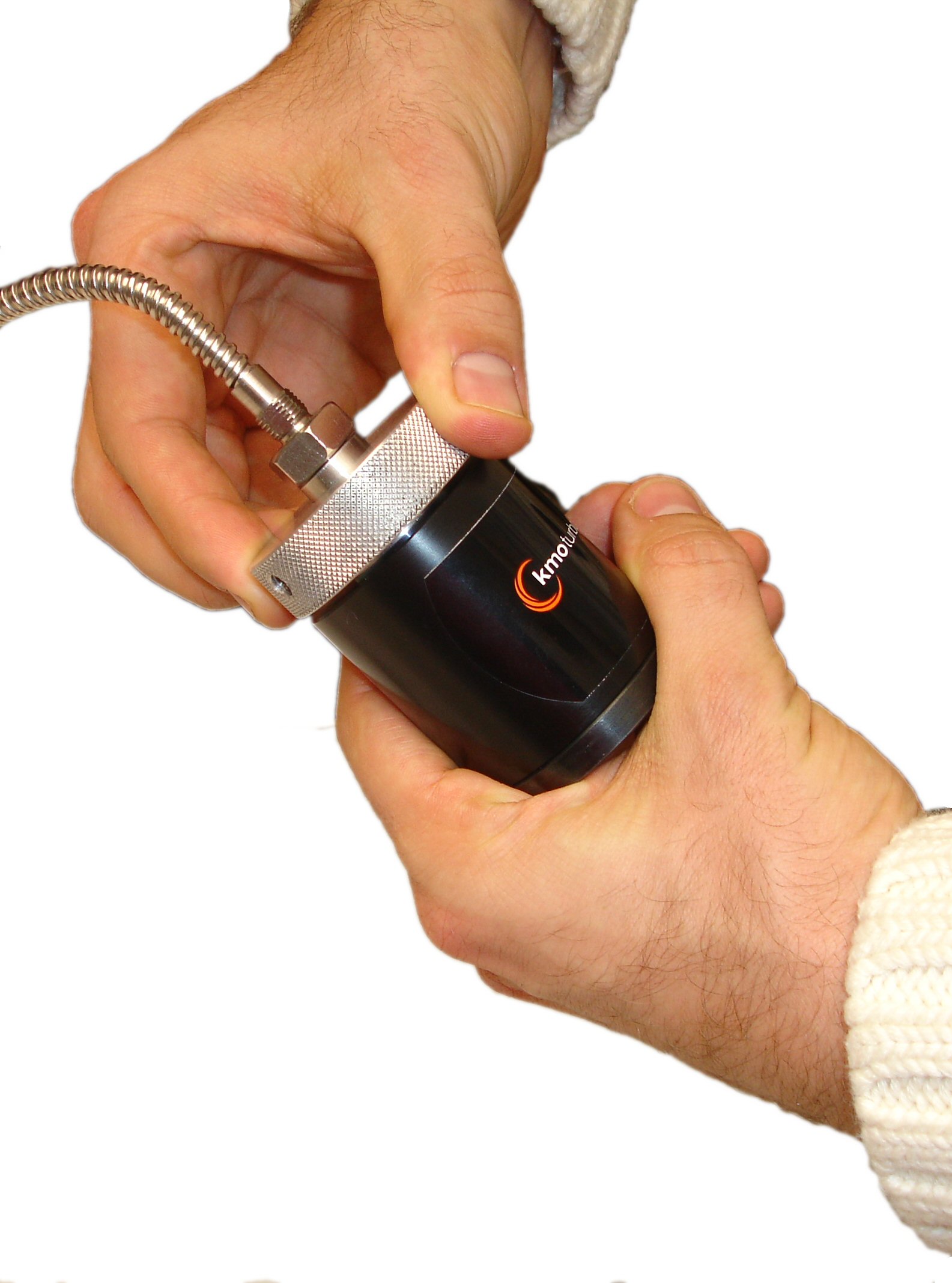

In einem kompakten Gehäuse befindet sich eine Messfläche aus dem Wellenmaterial; diese wird gegenüber der festgeklemmten Sonde in definierte Schwingungen versetzt. Die Ansteuerung erfolgt mit einem kompakten Handgerät. Über einen rückseitigen Haltemagnet kann dieses bequem überall befestigt werden. Der eingebaute Akku reicht für mehrere Stunden Betrieb; alternativ steht auch ein Steckernetzteil zur Verfügung.
Das System schwingt im Bereich 105 bis 125 Hz. Über ein Handgerät können 4 Amplituden bis 250 μptp voreingestellt werden.
Mit dem LoopChecker wird die gesamte Schwingungsüberwachung, d.h. Wirbelstromsonde, Verdrahtung, Auswerteeinheit, Anzeige und Überwachungseinheit überprüft!
Die Prismen-Halterung ist geeignet für Durchmesser von 8 ... 22 mm.
BEDIENUNGSANLEITUNG LOOPCHECKER (PDF) ...
SensiChecker
Ermittlung der Messkreisempfindlichkeit
Zur Überprüfung der Messkreisempfindlichkeit wird die Sonde in den SensiChecker gesteckt und festgeklemmt. Durch Verdrehen von Einrastpunkt zu Einrastpunkt verändert sich der Abstand um jeweils 0,2 mm (KS05-A1). Es ist auch eine Version mit 10 mils pro Klick erhältlich (KS05-A2). Trägt man die jeweilige GAP-Spannung in ein Diagramm (Muster-Auswertebogen ...) ein, so kann man die Empfindlichkeit des Messkreises direkt ablesen.
Die Prismen-Halterung ist geeignet für Durchmesser von 8 ... 22 mm.

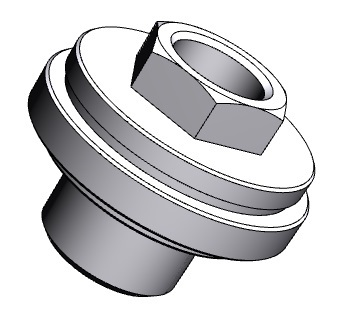

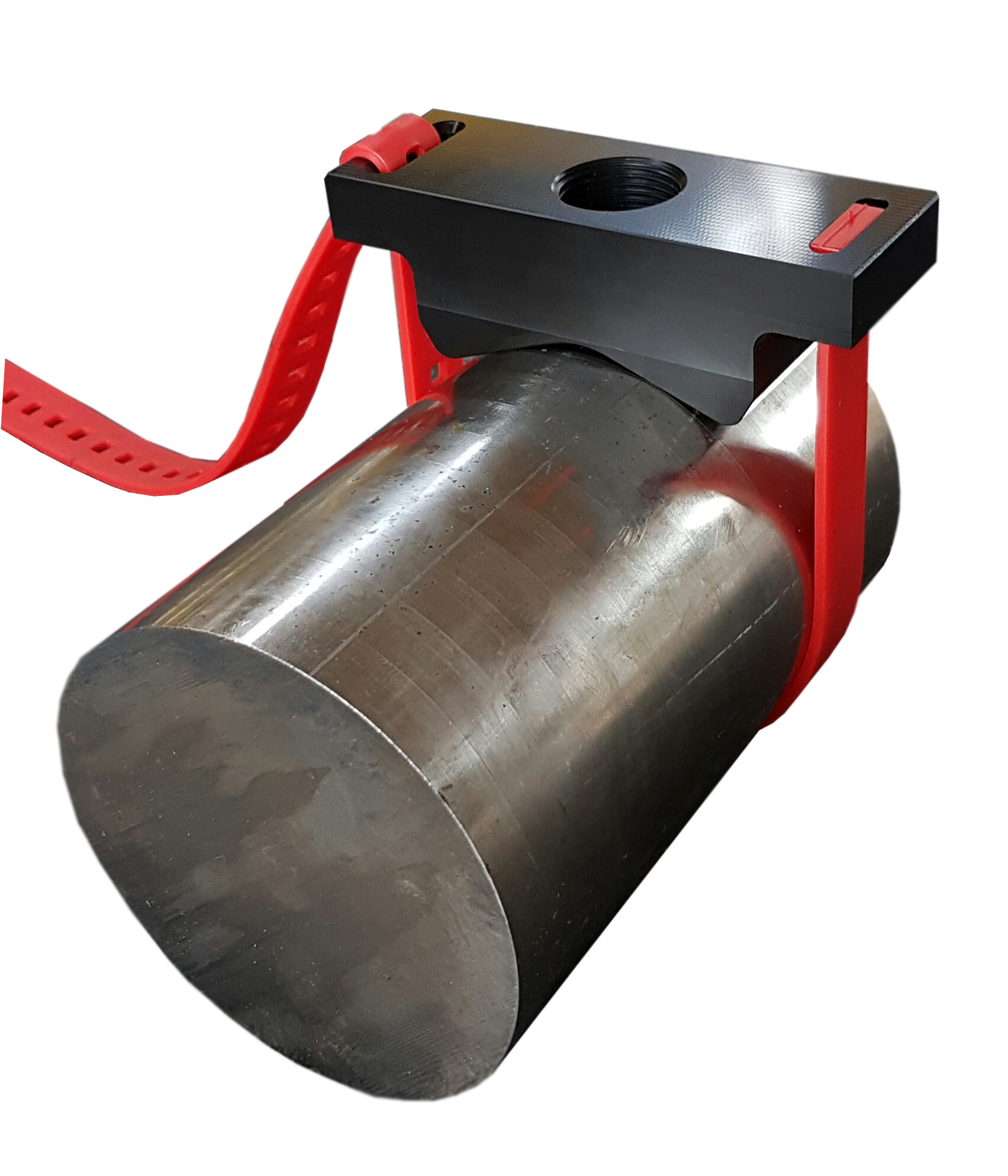

Mittels einer optionalen Adapterschraube KS05-B1 kann der SensiChecker auch in eine 3/4"-NPT-Bohrung an der Original Messstelle eingeschraubt werden. Im Falle einer ausgebauten Welle, kann mittels des optionalen Wellenadapters KS05-D1 gegen das Original-Wellenmaterial gemessen werden.
